在配置之前，將 PC 的網線接到路由器的 lan 口，PC 機 IP 地址設置（兩種方式）

第一種方式：自動獲得 IP 地址

第二種方式：指定IP地址

設置PC的IP地址為192.168.1.9(或者其他192.168.1網段的IP地址)，子網掩碼設為：255.255.255.0，默認網關設為：192.168.1.1。DNS設為當?shù)乜捎玫腄NS服務器。

打開瀏覽器，輸入路由器出廠默認的IP地址（192.168.1.1）將會出現登陸頁面，路由器出廠默認的用戶名和密碼均為“admin”.

輸入用戶名和密碼，將會進入設備概覽界面，該界面的導航欄有兩個子頁面，設備概覽和連接internet方式

a.設備概覽

設備概覽頁面顯示了設備的設備基本信息,3G或4G無線上網卡,網絡接口,vpn的狀態等信息.

b.連接Internet

目前支持WWAN(3G/4G) 和WAN 接入兩種模式，默認是WWAN接入.

WWAN(3G/4G)： 指通過3G或4G模塊來連接Internet.

WAN 接入: 指通過WAN口，手動配置wan口 ip或配置PPPOE上網賬號來連接Internet.

注意：在WAN接入模式下, wan口不能加入到網橋中.

接口配置主要對于移動網絡、WAN口、LAN口、WIFI口以及網橋進行相應參數的配置。只有相應的接口配置正確才能保證路由器能夠連接到internet上.

a.移動網絡

移動網絡配置包括3G,4G配置，針對不同的運營商，SIM卡類型，必須正確填寫，否則可能無法連上運營商網絡，如下圖：

配置項右邊都有相關說明，可對照配置

APN：運營商的接入點名稱 ，公網如下表，專網APN請從運營商索要

下表是各運營商的公網上網APN對應表：

呼叫中心號碼：呼叫到運營商的呼叫號碼

用戶名：公網用戶名如下表，專網用戶名請從運營商索要

密碼：公網密碼如下表，專網密碼請從運營商索要

下表是各運營商的公網默認上網APN,呼叫中心號碼，用戶名，密碼對應表：

是否開啟網絡檢測：如果開啟檢測，必須正確填寫檢測目標IP地址,專網客戶一般填寫對應的數據中心服務器ip, 公網的話一般填百度等可靠服務器的ip. 原理就是保證路由器連上網后和對端保持心跳.

b.WAN配置

WAN口連接類型有兩種，第一種靜態IP,如下圖，需要手動填寫wan口的ip,網關，dns等信息：

第二種PPPoE方式上網(也就是通常小區ADSL撥號上網方式),如下圖，需要填寫上網賬號，上網密碼等.

c.LAN配置

LAN口頁面提供了配置IP,子網掩碼,MTU,是否開啟網卡NAT,是否加入網橋等配置項.

d.WiFI配置

WiFi口頁面提供了配置IP,子網掩碼,MTU,是否開啟網卡NAT,是否加入網橋等配置項.

e.網橋配置

網橋頁面提供了配置IP,子網掩碼,MTU,是否開啟網卡NAT等配置項.

４、網絡應用

網絡應用部分主要針對一些常用的網絡功能的配置，包括VRRP、IGMP Proxy、鏈路備份、端口映射、遠程服務、DHCP、防火墻、DDNS以及DMZ等功能的配置。

a.VRRP

本頁面主要是對熱備份（VRRP)的基本設置

b.IGMP Proxy

本頁面主要配置IGMP Proxy功能，提供上行接口，下行接口選項.

c.端口映射

端口映射是NAT的一種，就是將外網主機的IP地址的一個端口映射到內網中一臺機器，提供相應的服務。當用戶訪問該IP的這個端口時，服務器自動將請求映射到對應局域網內部的機器上。端口映射有動態和靜態之分。本配置是靜態的。

本產品的端口映射是關聯到具體協議層次，也就是說并不是將內網ip 端口號和外網ip端口號進行映射，而是將內網ip和端口映射到外網端口號以及外網接口，同時關注了協議類型。

d.遠程服務

遠程服務配置主要對于telnet服務、http服務、syslog服務以及ntp服務的使能配置。

默認telnet和http都是啟動的，telnet不啟動將無法遠程登錄到設備，http不啟動設備將無法通過web進行管理。

網絡日志開啟可以能夠搜集到log信息到日志服務器上，便于用戶對于感興趣的log信息進行搜集進行數據分析。

設備支持網絡時鐘同步機ntp的client，因此可以配置ntp使能并將相應的ntp server添加進入。

e.DHCP配置

支持dhcp server功能。通過該功能可以對內部網絡動態分配ip地址，可以配置dhcp的起始終止ip、掩碼、租約已經dns等等。

f.防火墻配置

Iptables規則的配置，主要包含對于源ip、目的ip、源mac、目的mac、源端口、目的端口、協議等等進行相應的策略配置.

g.DDNS配置

DDNS（Dynamic Domain Name Server）是動態域名服務的縮寫。 DDNS是將用戶的動態IP地址映射到一個固定的域名解析服務上，用戶每次連接網絡的時候客戶端程序就會通過信息傳遞把該主機的動態IP地址傳送給位于服務商主機上的服務器程序，服務器程序負責提供DNS服務并實現動態域名解析。

動態域名服務的對象是指IP是動態的，是變動的。普通的DNS都是基于靜態IP的，有可能是一對多或多對多，IP都是固定的一個或多個。但DDNS的IP是變動的、隨機的。隨著市場需求的變化，DDNS需求功能也越來越多，越來越要求方便.

h.DMZ配置

DMZ(Demilitarized Zone)即俗稱的非軍事區，與軍事區和信任區相對應,作用是把WEB,E-mail,等允許外部訪問的服務器單獨接在該區端口，使整個需要保護的內部網絡接在信任區端口后，不允許任何訪問，實現內外網分離，達到用戶需求。DMZ可以理解為一個不同于外網或內網的特殊網絡區域，DMZ內通常放置一些不含機密信息的公用服務器，比如Web、Mail、FTP等。這樣來自外網的訪問者可以訪問DMZ中的服務，但不可能接觸到存放在內網中的公司機密或私人信息等，即使DMZ中服務器受到破壞，也不會對內網中的機密信息造成影響。

i.端口限速

本頁面可以分別設置Wan口和4個Lan口的最大上行速率和最大下行速率

５、WIFI配置

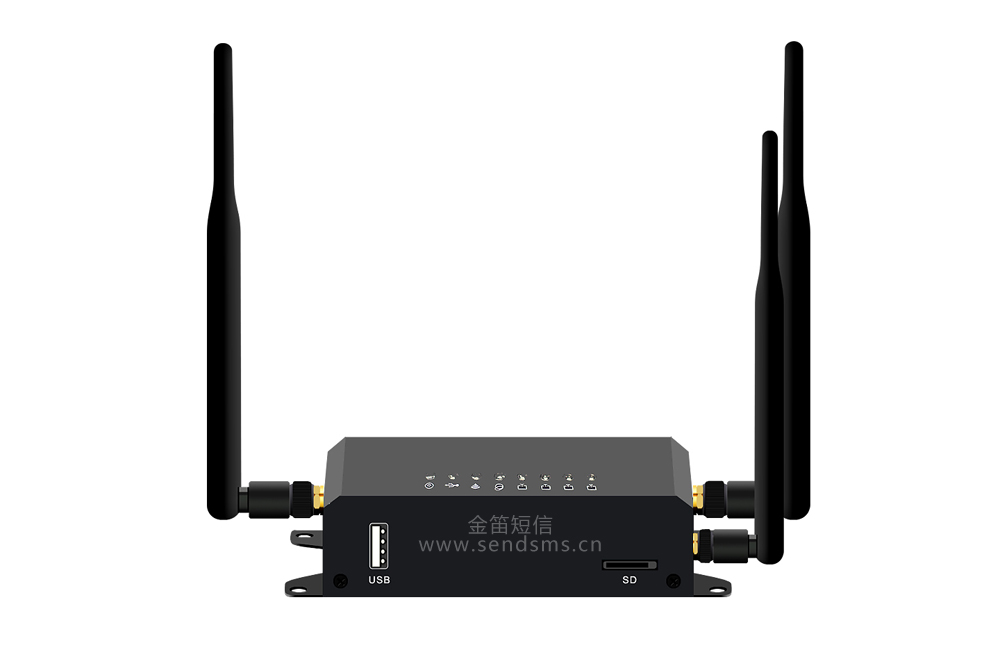

WISDOMS7000-4G-I無線路由器產品支持wifi功能，對于wifi的基本參數以及安全相關信息都可以配置。

a.基本設置

針對wifi的射頻、channel、ssid等等的配置

b.安全設置

６、VPN配置

設備支持vpn功能，共支持三種vpn：L2TP、IPSEC以及PPTP。

a.L2TP

L2TP（Layer 2 Tunneling Protocol，二層隧道協議）是VPDN（Virtual Private Dial-up Network，虛擬私有撥號網）隧道協議的一種。

VPDN是指利用公共網絡（如ISDN或PSTN）的撥號功能接入公共網絡，實現虛擬專用網，從而為企業、小型ISP、移動辦公人員等提供接入服務。即，VPDN為遠端用戶與私有企業網之間提供了一種經濟而有效的點到點連接方式。

VPDN采用專用的網絡通信協議，在公共網絡上為企業建立安全的虛擬專網。企業駐外機構和出差人員可從遠程經由公共網絡，通過虛擬隧道實現和企業總部之間的網絡連接，而公共網絡上其它用戶則無法穿過虛擬隧道訪問企業網內部的資源。

b.IPSEC

隨著物聯網設備不斷融入人們的日常生活，物聯網設備與互聯網的連接就成為不可缺少的條件。那么物聯網設備接入互聯網時，又如何確保網絡通訊的安全呢？而早已演進成熟的IPSec（Internet Protocol Security，Internet 協議安全性）就成為眾多物聯網設備確保網絡通訊安全的選擇。IPSec有如下兩條。

1.保護 IP 數據包的內容。

2.通過數據包篩選及受信任通訊的實施來防御網絡攻擊。

這兩個目標都是通過使用基于加密的保護服務、安全協議與動態密鑰管理來實現的。這個基礎為專用網絡計算機、域、站點、遠程站點、Extranet 和撥號用戶之間的通信提供了既有力又靈活的保護。它甚至可以用來阻礙特定通訊類型的接收和發送。其中以接收和發送最為重要。

IPsec協議工作在OSI 模型的第三層，使其在單獨使用時適于保護基于TCP或UDP的協議（如 安全套接子層（SSL）就不能保護UDP層的通信流）。這就意味著，與傳輸層或更高層的協議相比，IPsec協議必須處理可靠性和分片的問題，這同時也增加了它的復雜性和處理開銷。相對而言，SSL/TLS依靠更高層的TCP（OSI的第四層）來管理可靠性和分片。

c.數字證書

可以上傳ipsec的數字證書用于認證

d.PPTP

PPTP（Point to Point Tunneling Protocol），即點對點隧道協議。該協議是在PPP協議的基礎上開發的一種新的增強型安全協議，支持多協議虛擬專用網（VPN），可以通過密碼驗證協議（PAP）、可擴展認證協議（EAP）等方法增強安全性。可以使遠程用戶通過撥入ISP、通過直接連接Internet或其他網絡安全地訪問企業網。

PPTP主要應用在分公司或者個人用戶要連接總部服務器時，通過建立PPTP隧道，讓用戶跟服務器看起來像處于同個局域網內，實現安全通信。

７、路由配置

路由配置分三個部分：路由表、添加路由以及動態路由。其中路由表是個只讀的標項，直接反映了添加路由以及動態路由的配置。

a.路由表

顯示路由表信息.

b.添加路由

添加靜態路由

c.動態路由

支持動態路由協議配置，包括rip ospf協議。

８、遠程設備配置

該配置是對于tr069的配置。

TR-069是由DSL論壇（www.dslforum.org）所開發的技術規范之一，其全稱為“CPE廣域網管理協議”。它提供了對下一代網絡中家庭網絡設備進行管理配置的通用框架和協議，用于從網絡側對家庭網絡中的網關、路由器、機頂盒等設備進行遠程集中管理。

現階段的設備大都提供在LAN側的管理配置接口和界面，因此傳統的做法是運營商的維護人員上門進行安裝或調試設備，通過LAN側管理接口做一些設備配置或故障診斷的工作。但是，這種一對一的人工服務方式顯然運行效率不高而且需要花費大量的人力。隨著運營商家庭網絡業務的開展，將會有大量的設備需要安置在用戶家中，采用過去人工方式對這些設備進行維護和管理將會成為一個巨大的負擔。

TR-069的出現正是為了解決這樣一個服務難題，在TR-069所定義的框架中，主要包括兩類邏輯設備：受管理的用戶設備和管理服務器（ACS）。在家庭網絡環境下，需要從網絡側進行配置和管理的設備，一般都是與運營商業務直接相關的設備，比如家庭網關、機頂盒、IP電話終端等。而所有與用戶設備相關的配置、診斷、升級等工作均由統一的管理服務器ACS來完成.

９、系統配置

系統配置除了對于路由器基本參數配置外還提供了像軟件升級、重啟路由器、恢復出廠以及導入導出配置等相應的動作。

a.系統基本配置

配置路由器的管理員賬號密碼以及路由器名稱, 可開啟或關閉WatchDog功能，WatchDog功能主要是針對環境惡，設備異常，軟件跑飛引起的假死機現象，開啟后設備能自動檢測到并能及時通過重啟修復.

b.恢復出廠配置

恢復系統默認配置

c.備份和載入配置文件

可以將當前配置以txt文本文件形式保存到本地，同時也可以上傳配置文件到設備中.

d.軟件升級

提供軟件在線升級功能.

e.重啟路由器

對路由器進行重啟,另外可以設置路由器自動重啟功能.

f.診斷工具

通過ping包進行測試網絡連通性以及時延。

g.系統日志

可以將日志信息記錄下來同時可以下載到本地.
